Was dich in diesem Lernbaustein erwartet
Du gehst auf Entdeckungsreise und lernst, wie Fernwärme unsere Städte und Wohnorte warm hält. Auch wenn die Leitungen meist unter der Erde verlaufen, hinterlassen sie Spuren im Alltag, die du entdecken kannst.
Was ist Fernwärme und wie funktioniert sie?
Was ist Fernwärme?
Fernwärme sorgt dafür, dass viele Häuser gleichzeitig warm werden – ohne, dass jedes Haus eine eigene Heizanlage braucht. Die Wärme wird meist zentral in großen Anlagen erzeugt, zum Beispiel in Kraftwerken, Heizwerken oder Müllheizkraftwerken und Biomasseheizwerken. Auch Wärme aus dem Erdinneren (Geothermie) oder Strom aus Wind- oder Solarkraft, der in Wärme umgewandelt wird, kann genutzt werden. Was alles zur Fernwärme gehört, siehst du in der nachfolgenden Infografik.

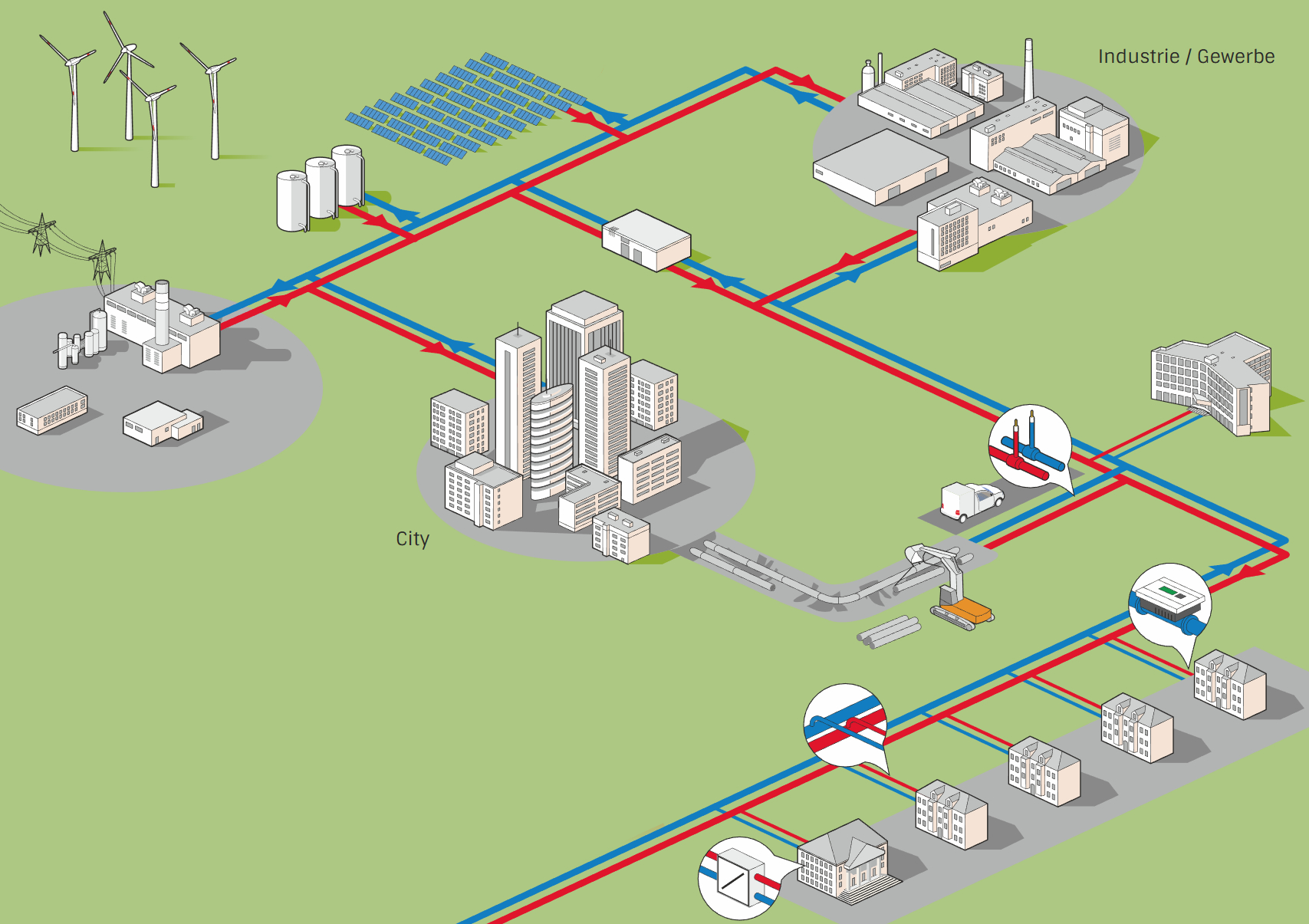

Abb. 1: Fernwärmekreislauf ©AGFW - 2026
So funktioniert Fernwärme:
Die Wärme wird mittels heißem Wasser über gut gedämmte Rohrleitungen zu den Häusern transportiert (Vorlauf: rote Linie in der Infografik). Das Wasser dient nur als Transportmedium – es wird nicht verbraucht, sondern fließt im geschlossenen Kreislauf zurück zum Wärmeerzeugungsort (Rücklauf: blaue Linie). Unterwegs gibt das Wasser seine Wärme an die Gebäude ab (für Heizungen und Trinkwassererwärmung).
Jetzt bist du dran! In den Aufgaben entdeckst du, worauf du achten kannst, um die Spuren der Fernwärme und ihren Weg durch die Stadt zu erkennen.
Arbeitsauftrag 1
- Auf einigen der folgenden Bilder findest du Hinweise auf Fernwärmeleitungen. Findest du sie? Tippe die Fotos an und überprüfe, ob du richtig liegst.

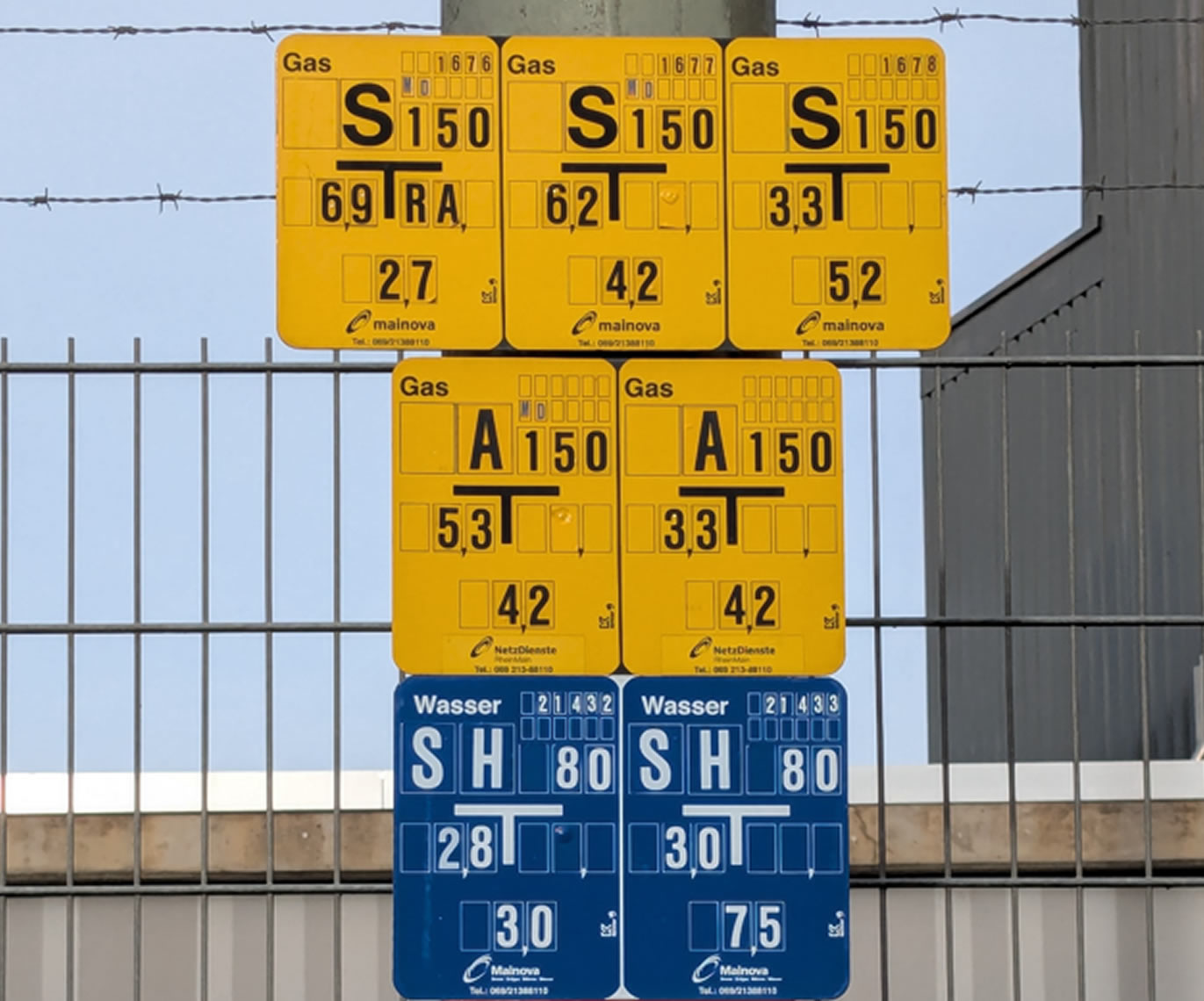

Für Fernwärme ist kein Hinweisschild vorhanden.
Richtig!

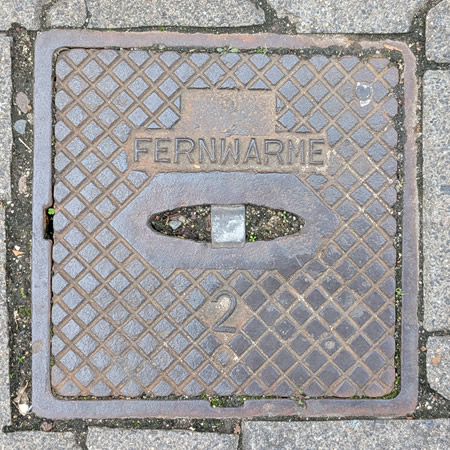

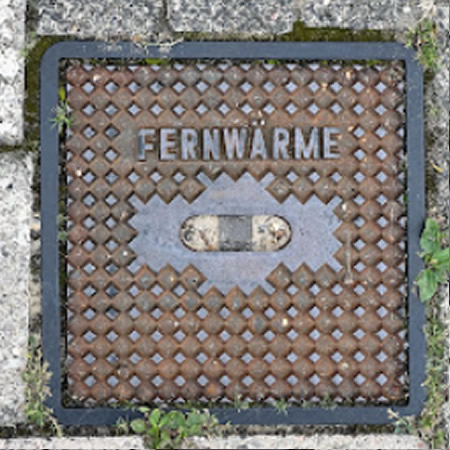

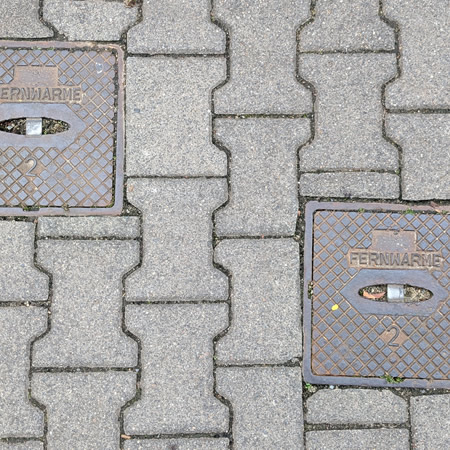

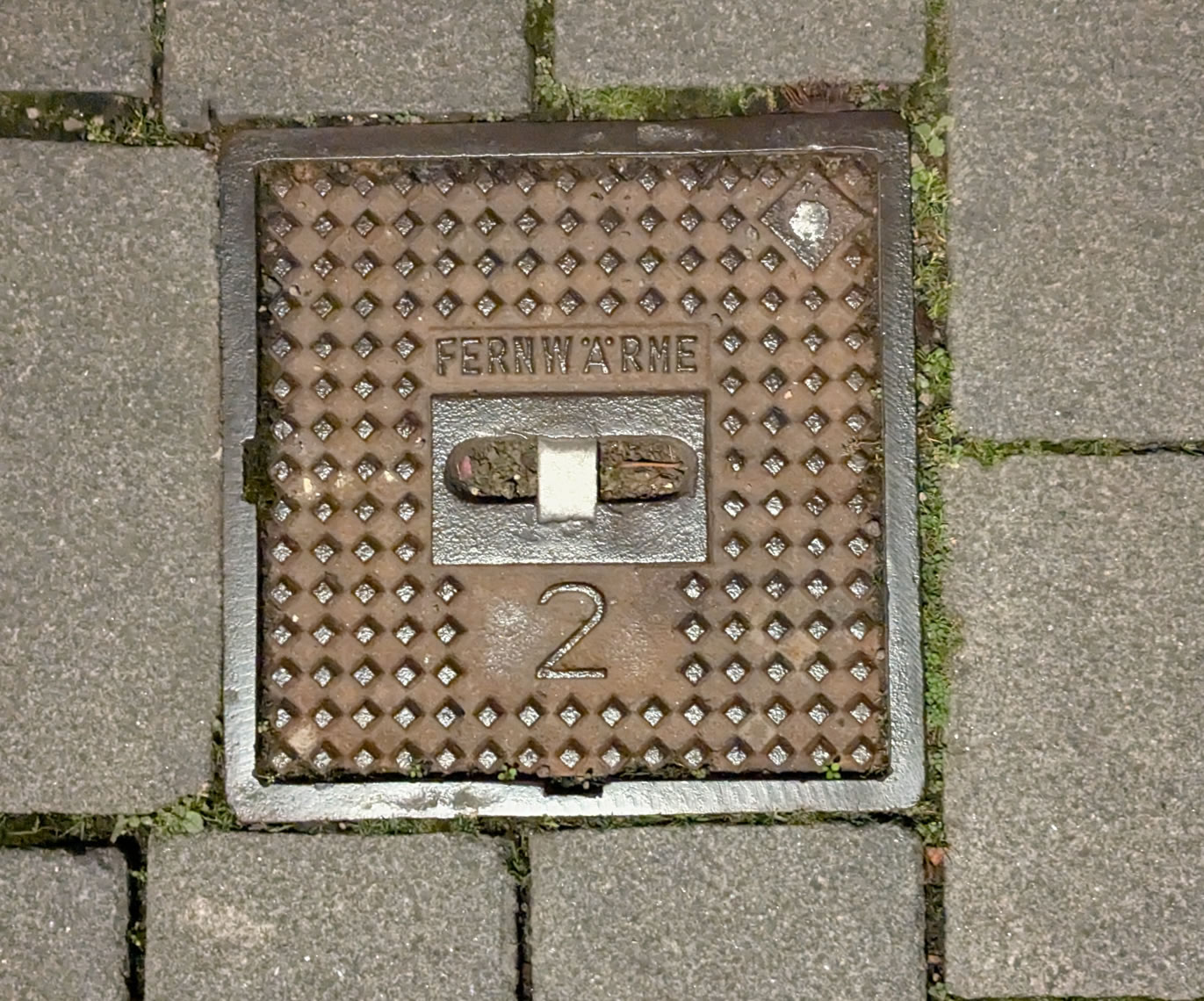

Straßenkappe für den Zugang zur Fernwärmeleitung. Darunter befinden sich meist
Absperrvorrichtungen für die
Fernwärmeleitungen.
Richtig!

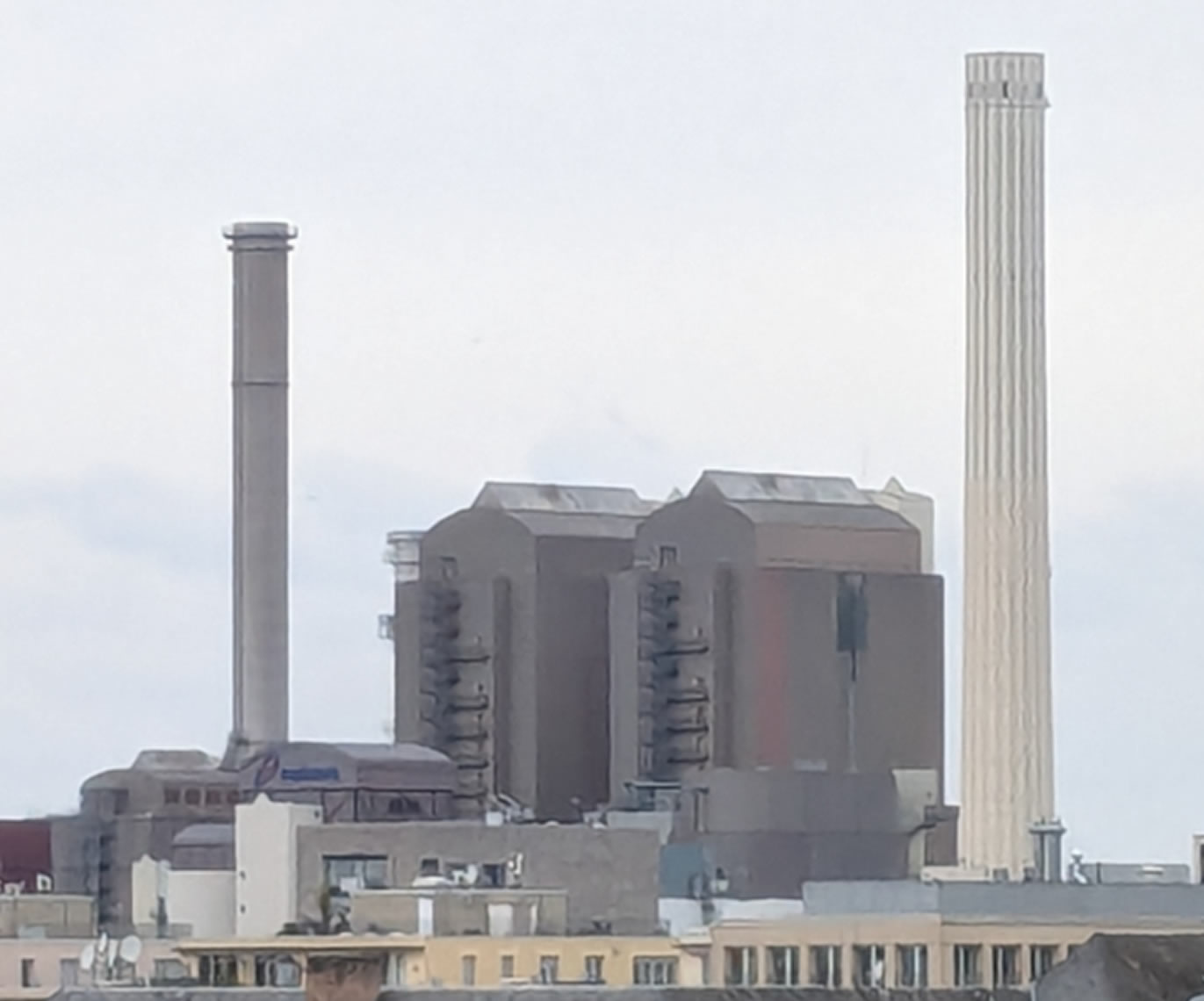

Das ist ein Heizkraftwerk, in dem auch Wärme für Fernwärme erzeugt wird.

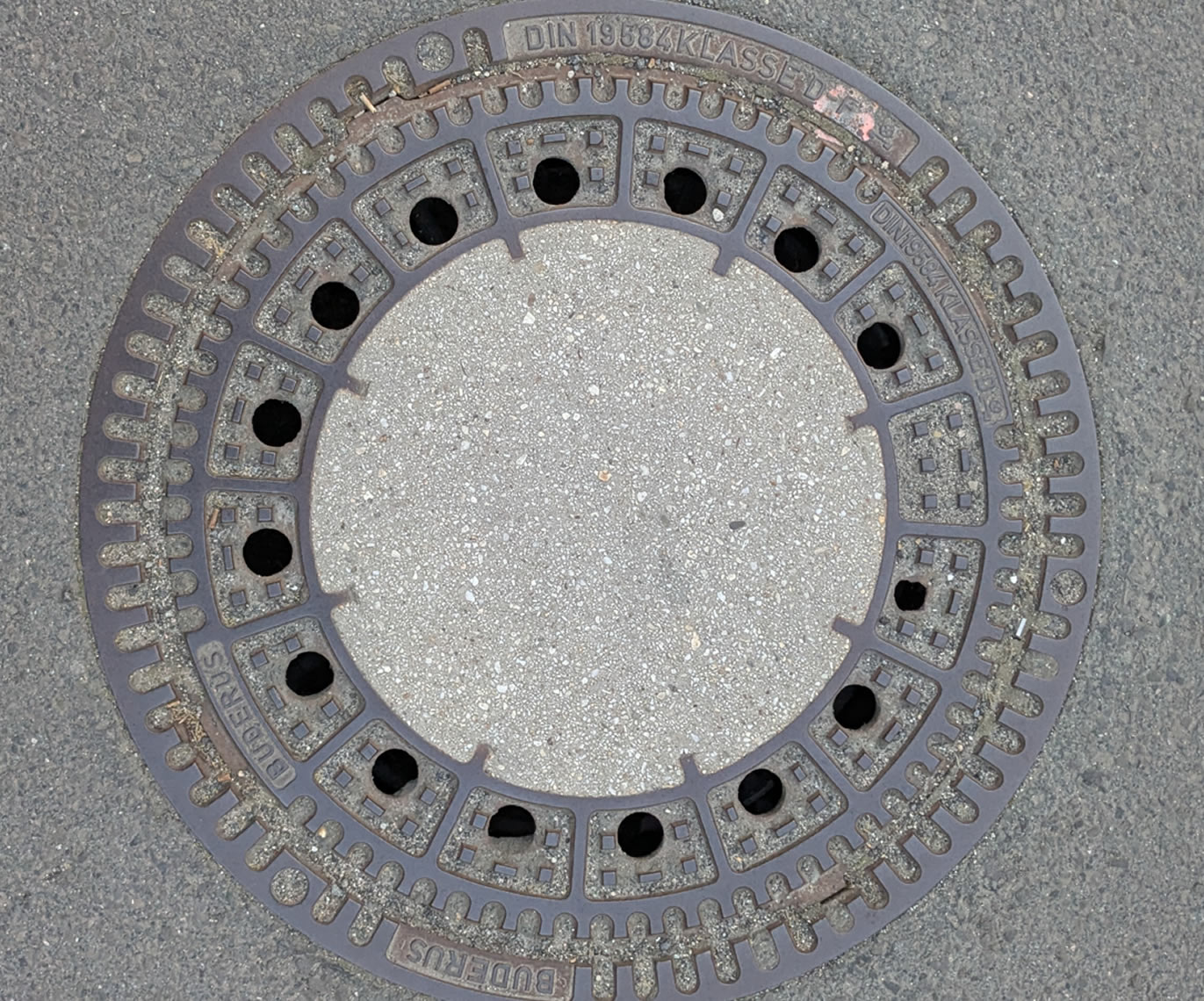

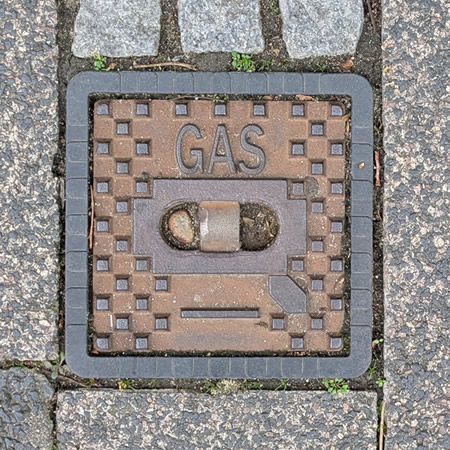

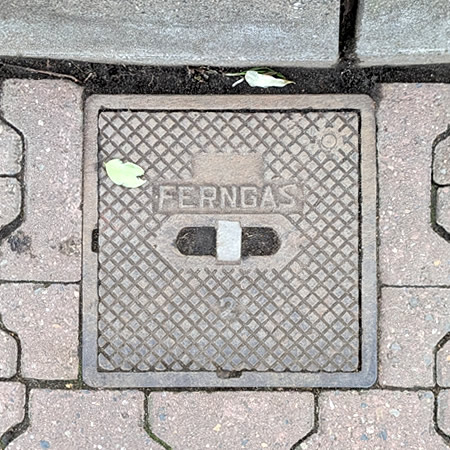

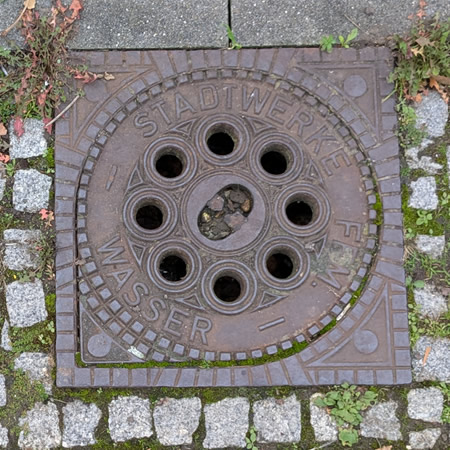

Ein Kanaldeckel, der nichts mit Fernwärme zu tun hat.
Richtig!
Hier sind Vorlauf und Rücklauf von Fernwärmeleitungen zu sehen.
Richtig!

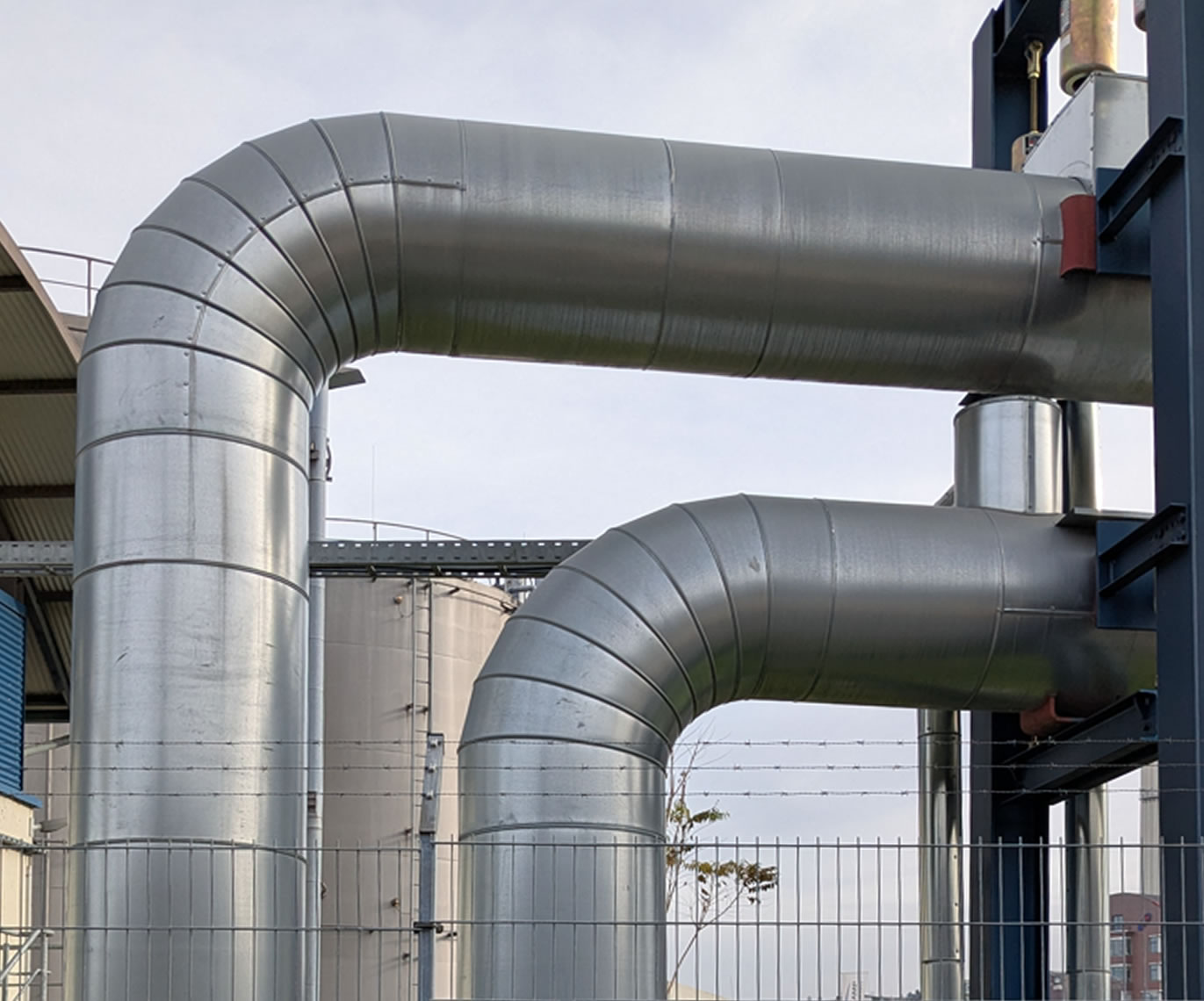

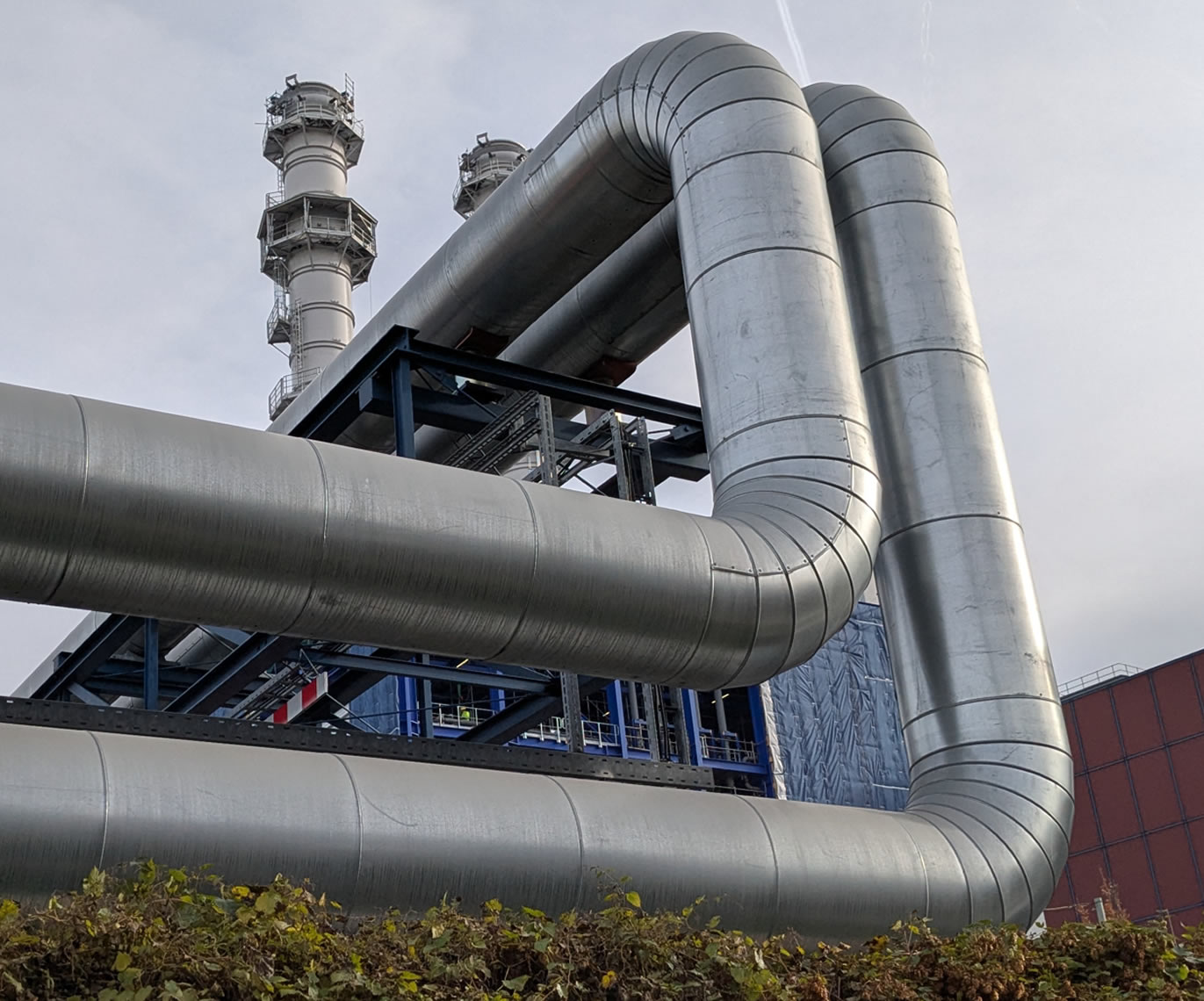

Auf dem Gelände einer Wärmeerzeugungsanlage treten Fernwärmeleitungen aus dem
Boden aus und verlaufen dort sichtbar
oberirdisch weiter.

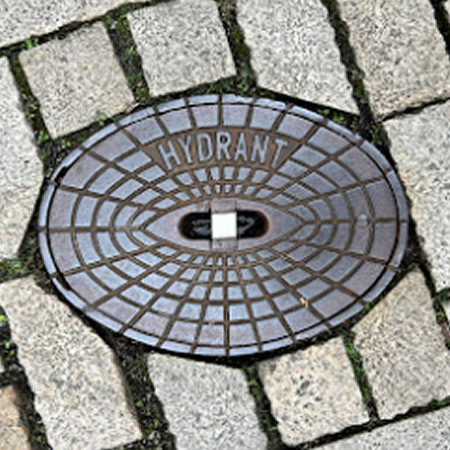

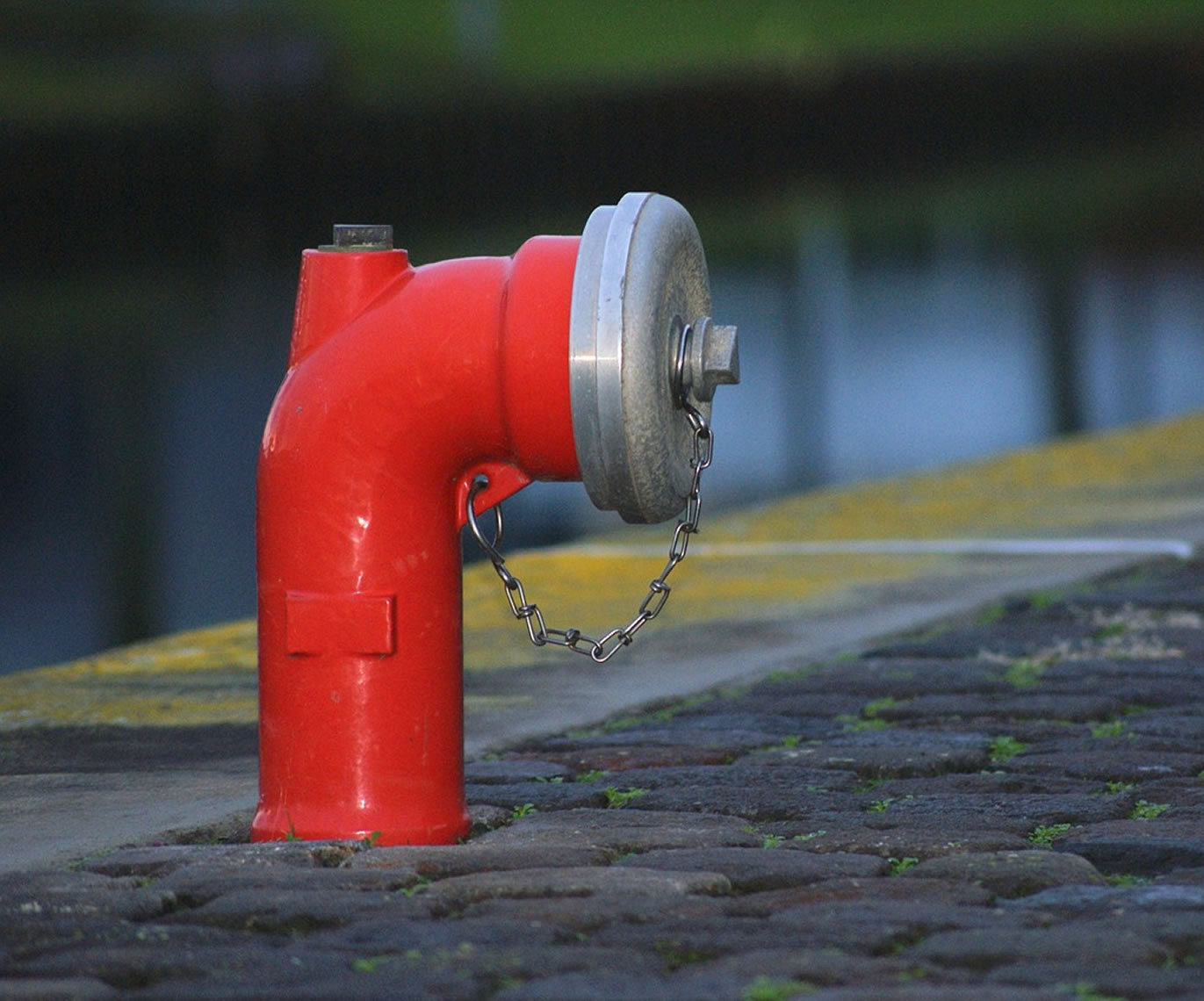

Ein Hydrant – die Feuerwehr nutzt ihn, um bei Bränden schnell an Wasser zu kommen.
Richtig!

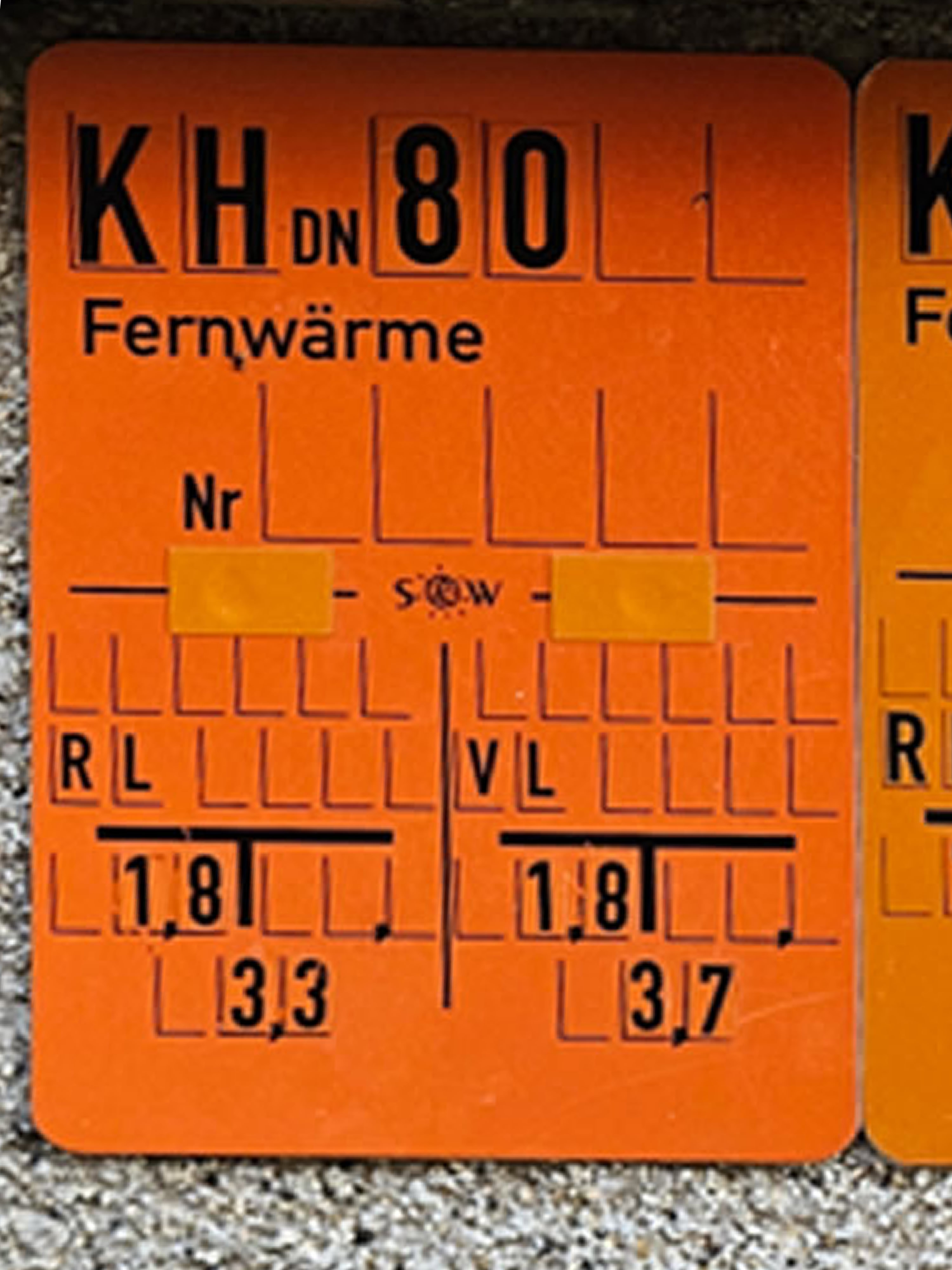

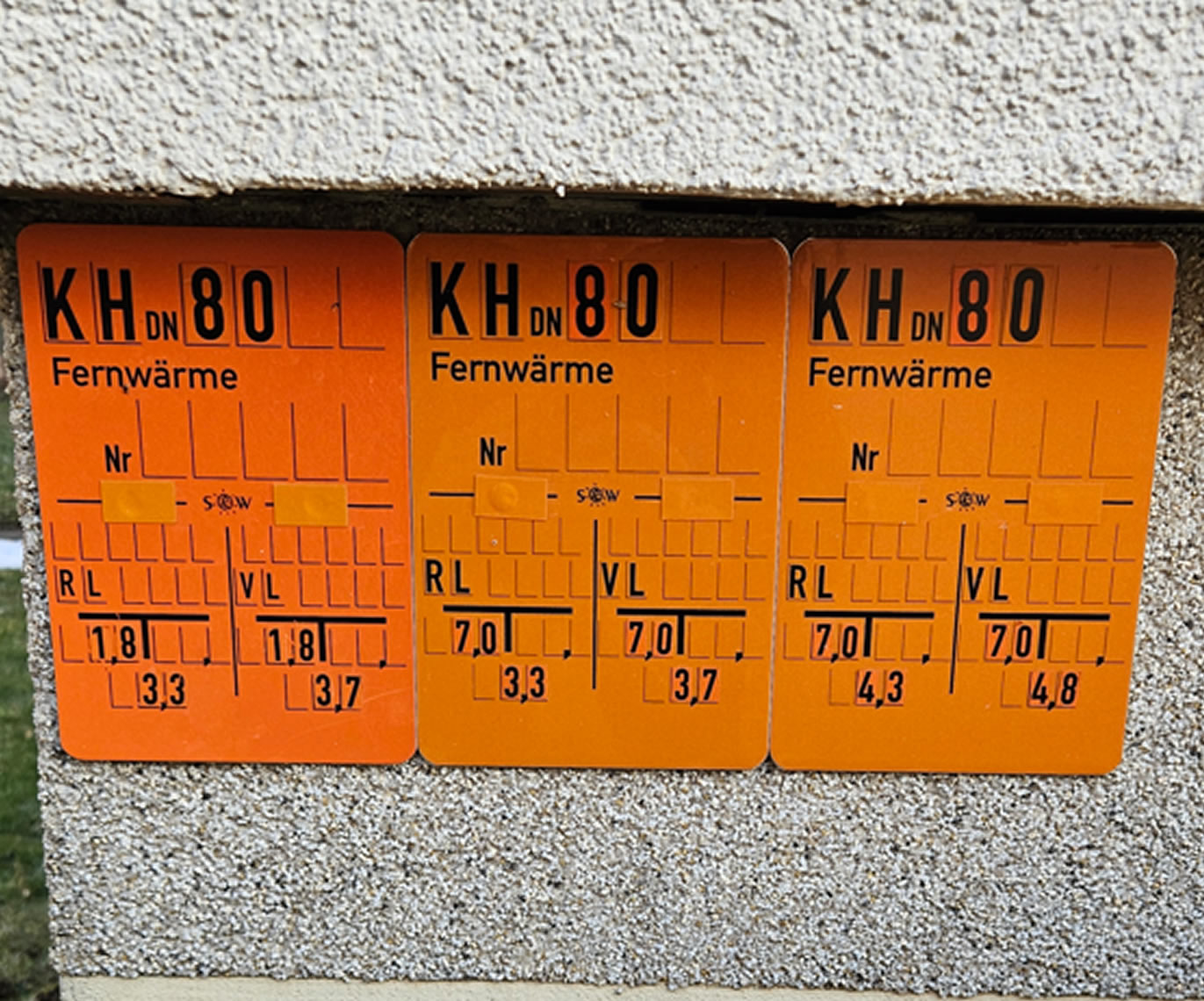

Fernwärmehinweisschild – es zeigt die Lage einer Straßenkappe für den Zugang
zur Fernwärmeleitung.
Richtig!

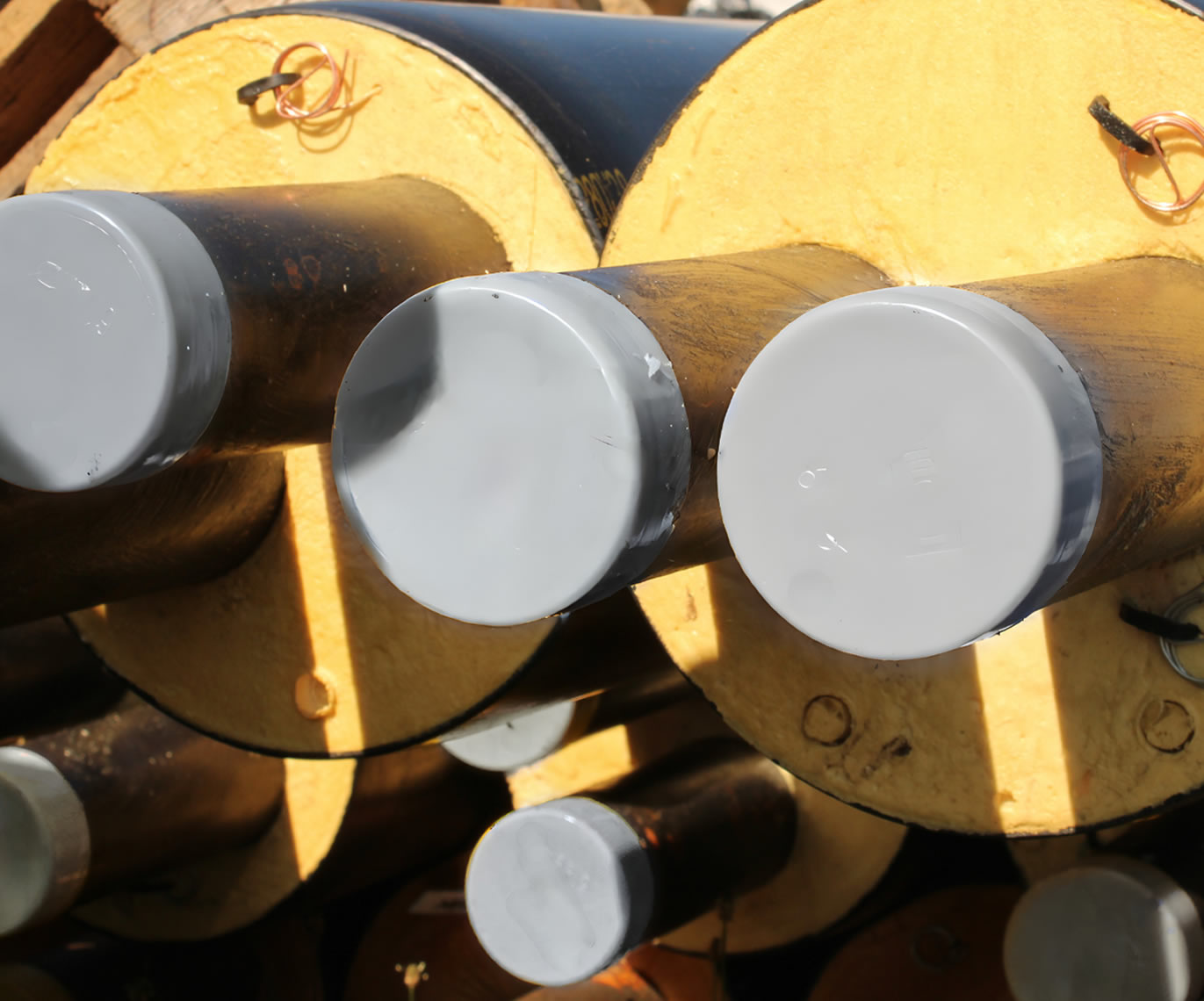

Das sind auf der Baustelle gelagerte Fernwärmerohre, die später unter der Erde
verlegt werden, um Gebäude mit Wärme zu
versorgen.
Blick unter die Erde: Baustellen
Unter unseren Straßen gibt es viele Leitungen, die uns mit Wasser, Strom, Gas, Daten oder Wärme versorgen. Dieser Querschnitt gibt dir einen Eindruck davon, was unsichtbar für uns unter unseren Füßen zu finden ist:

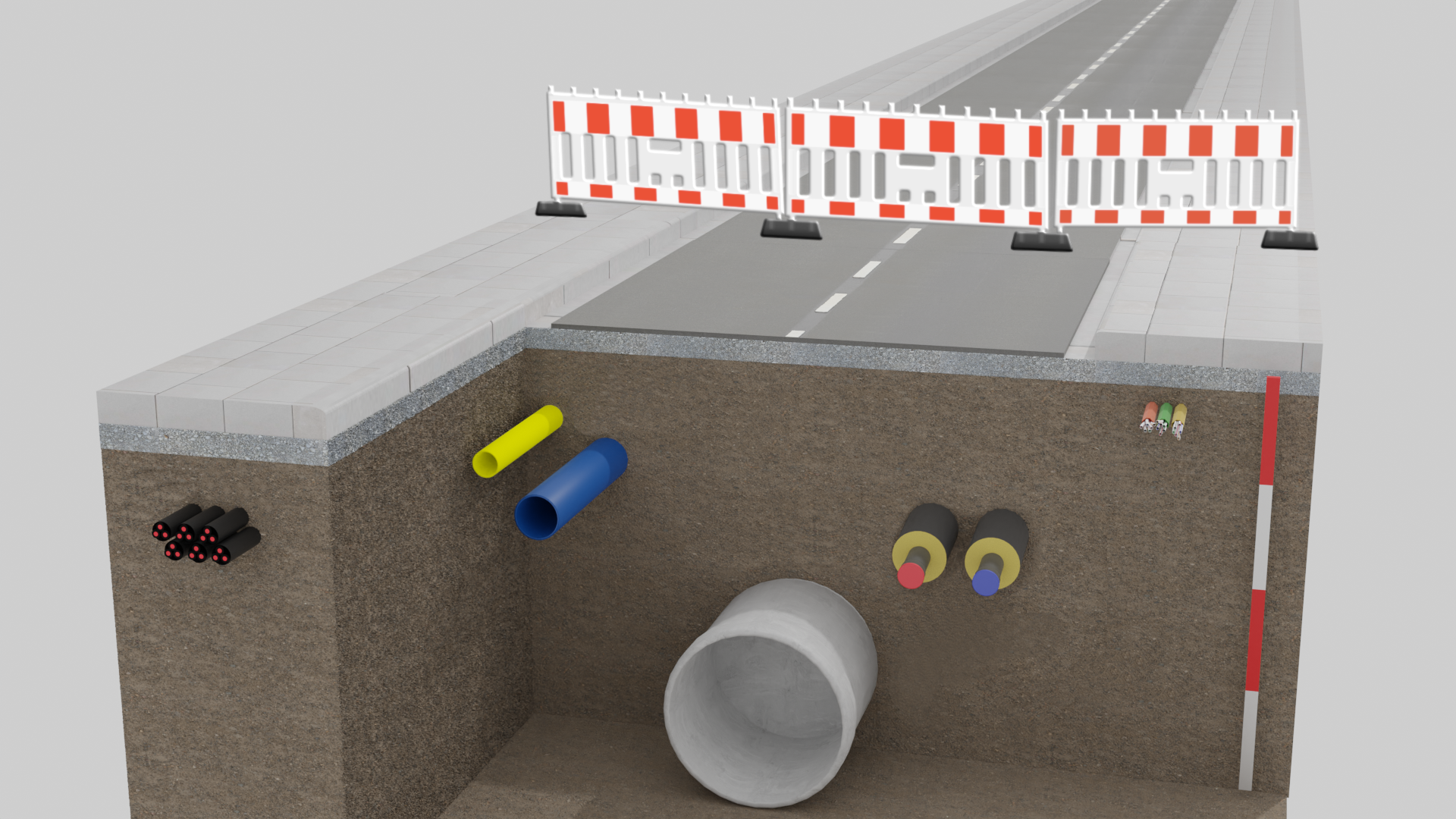

Abb. 2: Straßenquerschnitt mit Versorgungsleitungen
Arbeitsauftrag 2
- Kannst du erkennen, welche Leitung was transportiert? Beschrifte das Schema.
Arbeitsauftrag 3
- Wenn bei Straßenarbeiten die Straße aufgebrochen wird, kannst du einen Blick unter die Erde werfen. Erkennst du, auf welchen der Fotos Fernwärmeleitungen zu sehen sind? Tippe sie an.
Richtig!

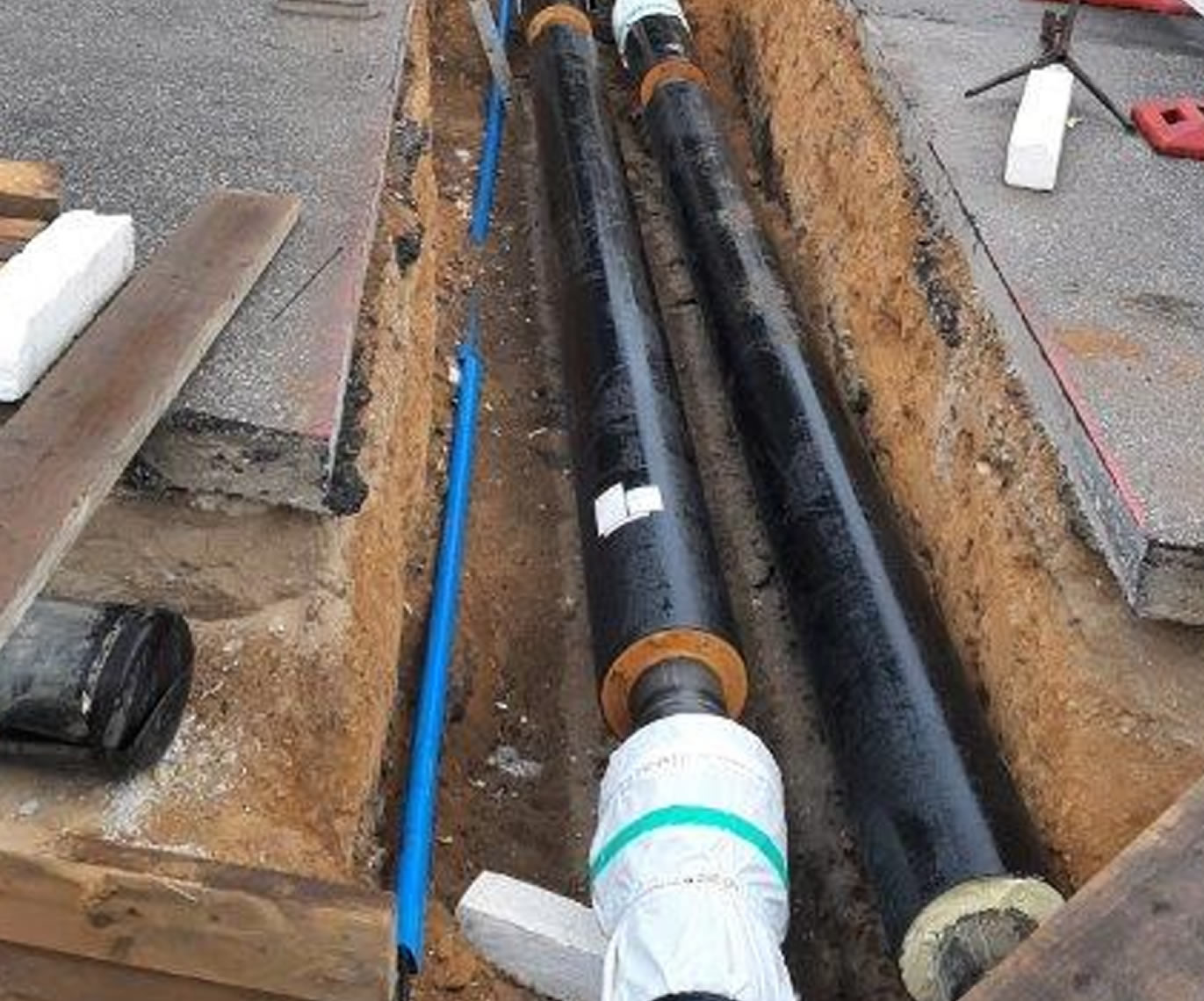

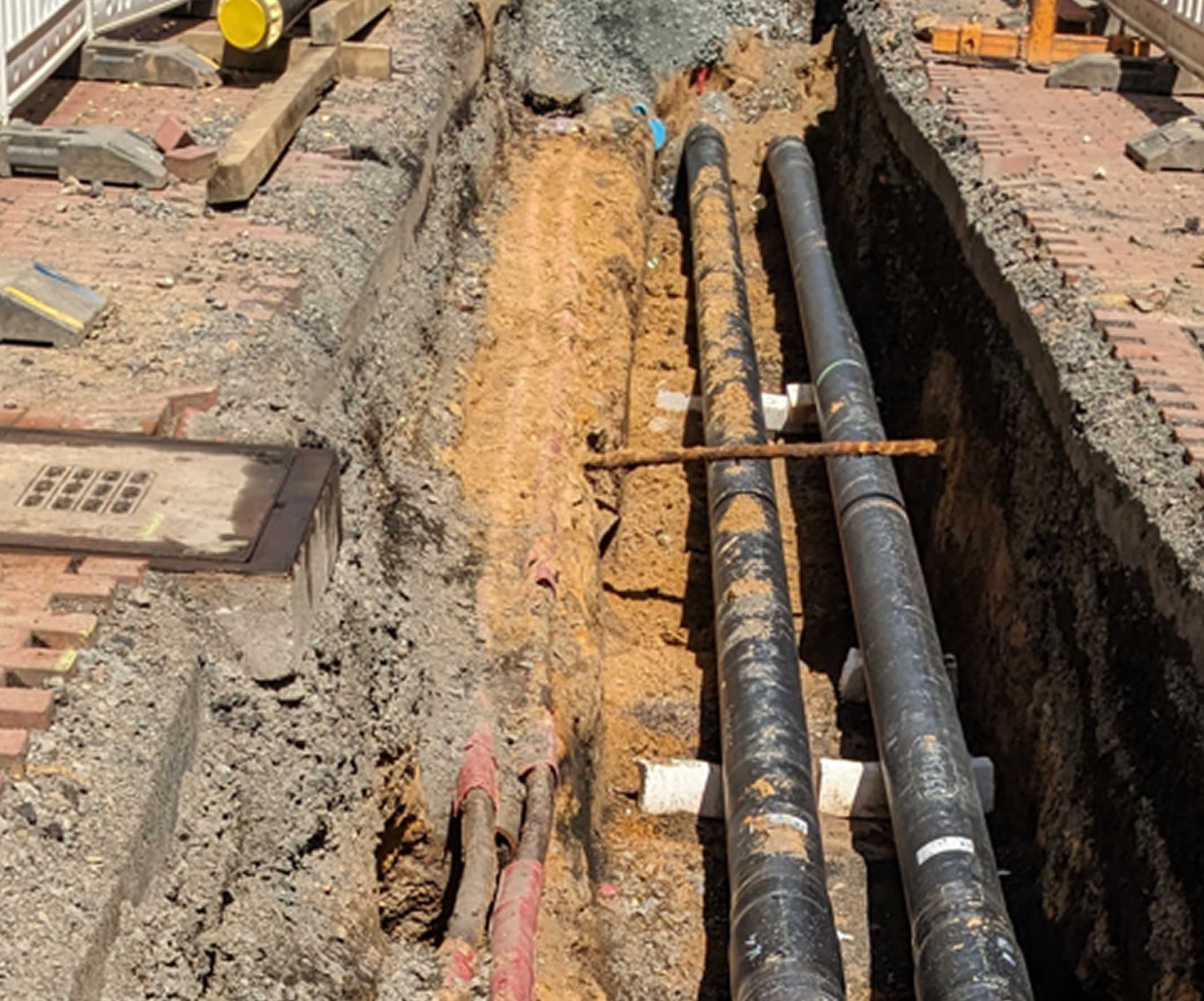

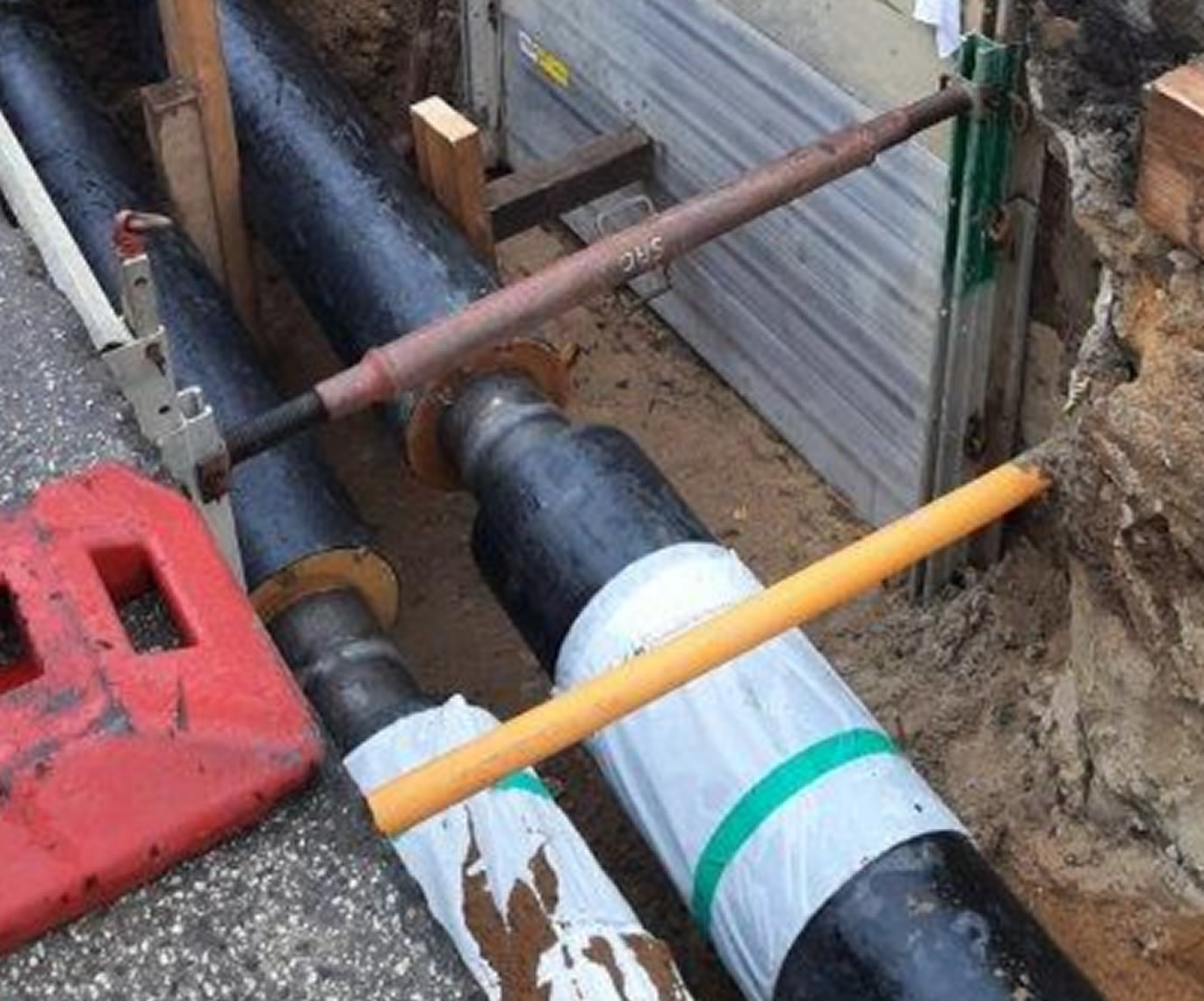

In der Baustelle siehst du Vorlauf und Rücklauf von Fernwärmerohren.
Richtig!
In der Baustelle siehst du Vorlauf und Rücklauf von Fernwärmerohren. Erkennst
du die Schweißnaht, durch die die Rohre
verbunden sind?

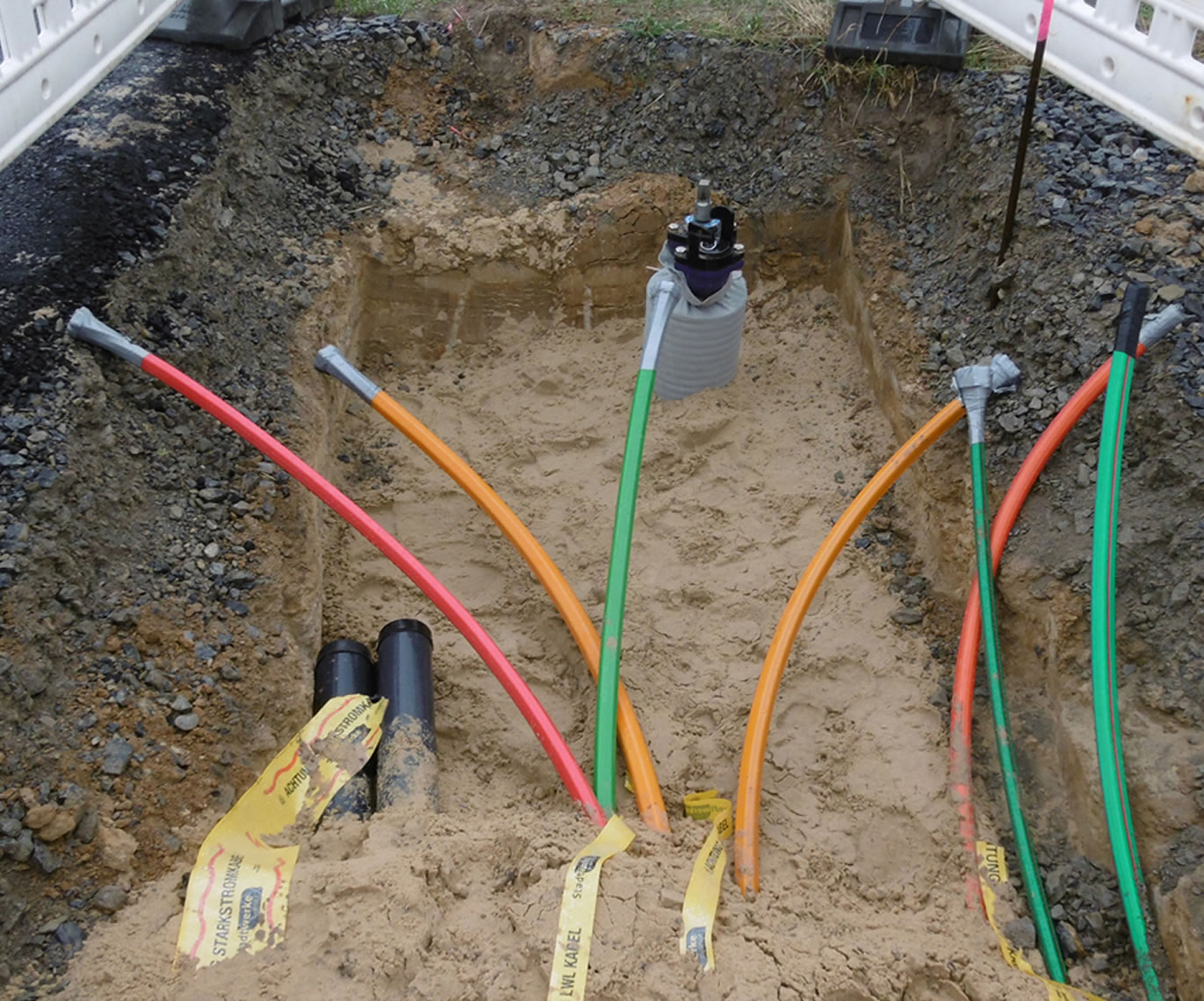

In der Baustelle siehst du Leitungen für Daten und Strom. Fernwärme ist hier nicht vorhanden.

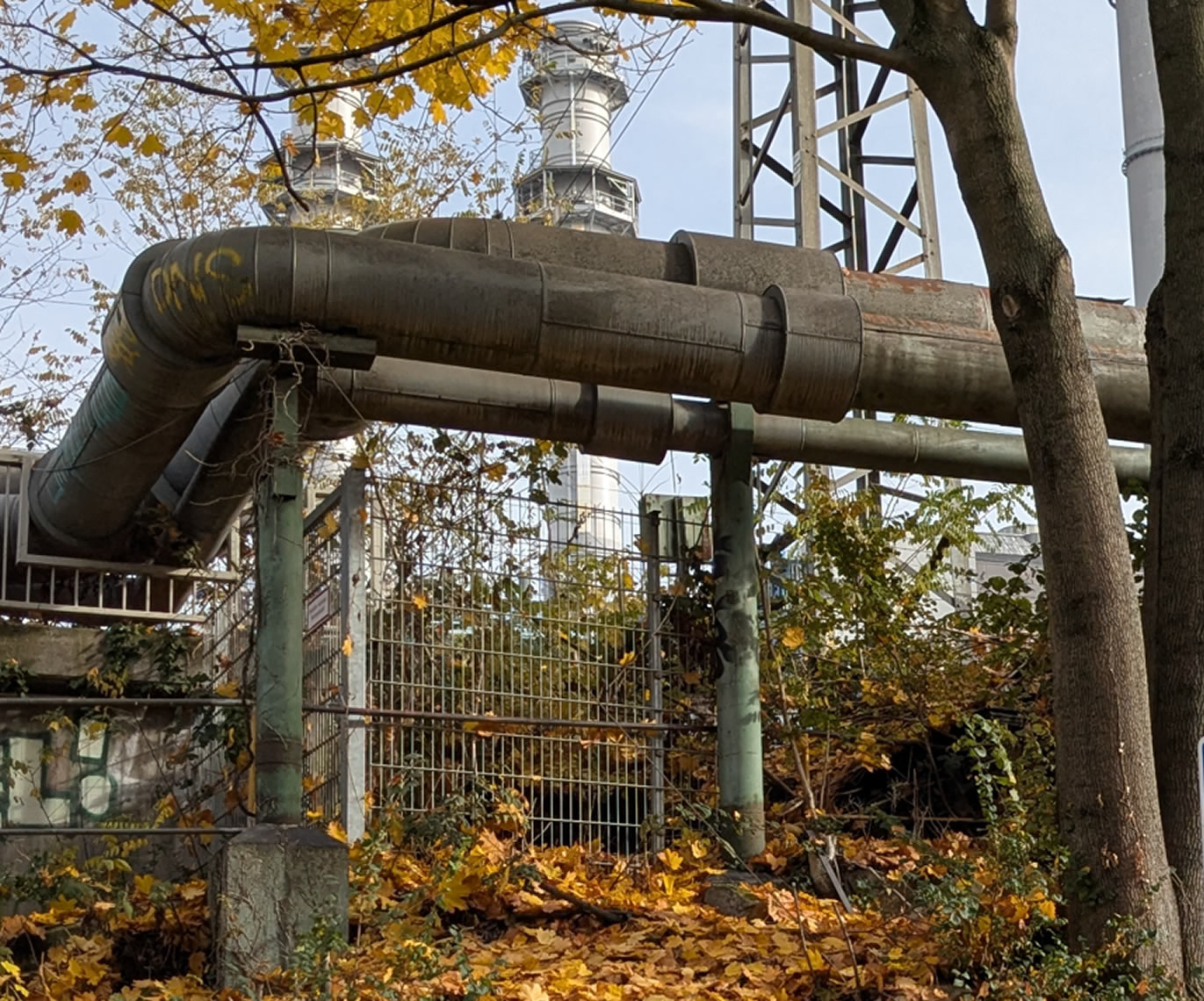

Oberirdische Fernwärmerohre

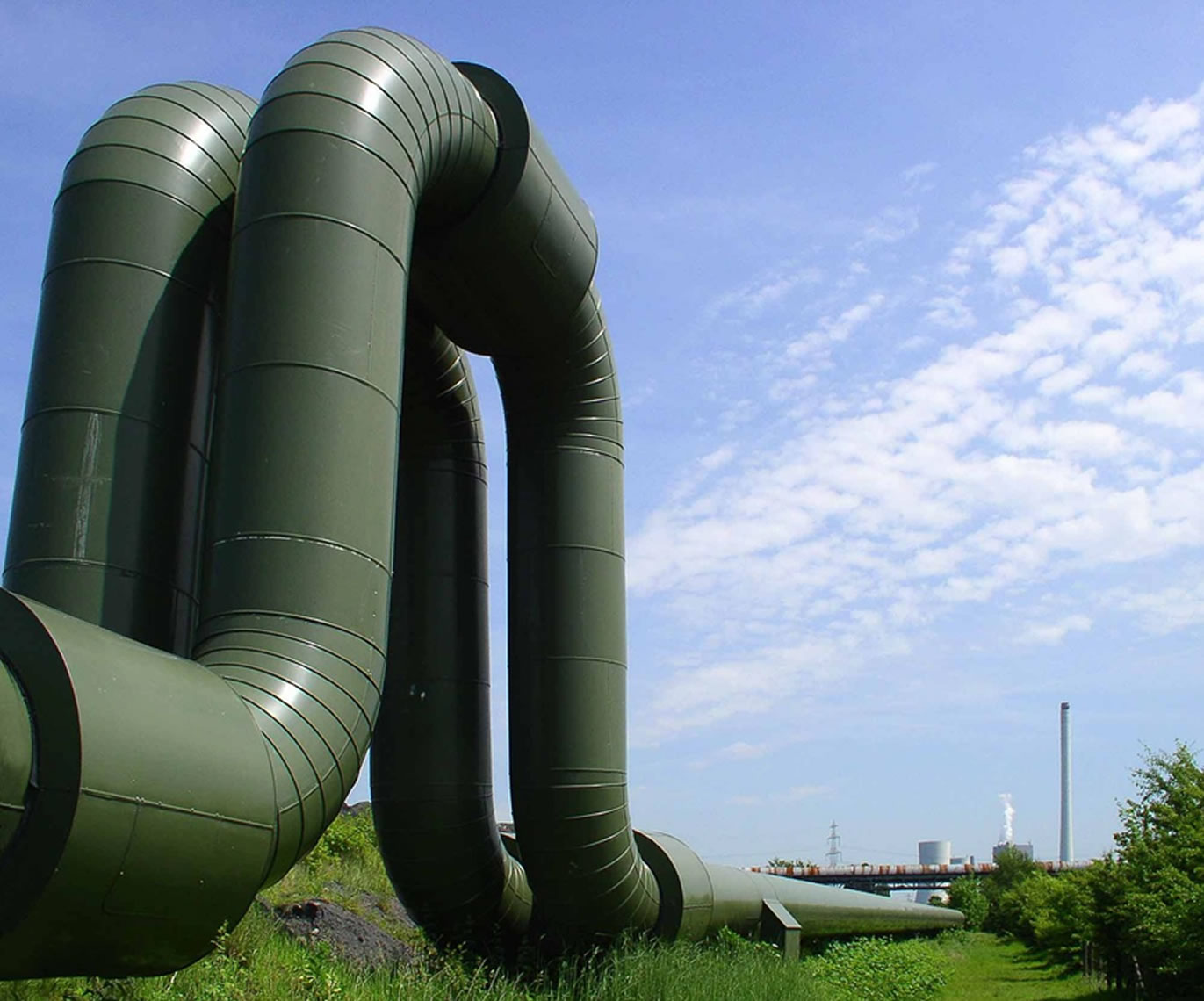

Nicht immer sind Fernwärmerohre unter der Erde verlegt. Manchmal findest du sie auch oberirdisch:
Arbeitsauftrag 4
- Welche Aussagen zu oberirdischen Fernwärmerohren sind richtig, welche falsch? Überlege und tippe an.
Zeichen in die Unterwelt: Hinweisschilder

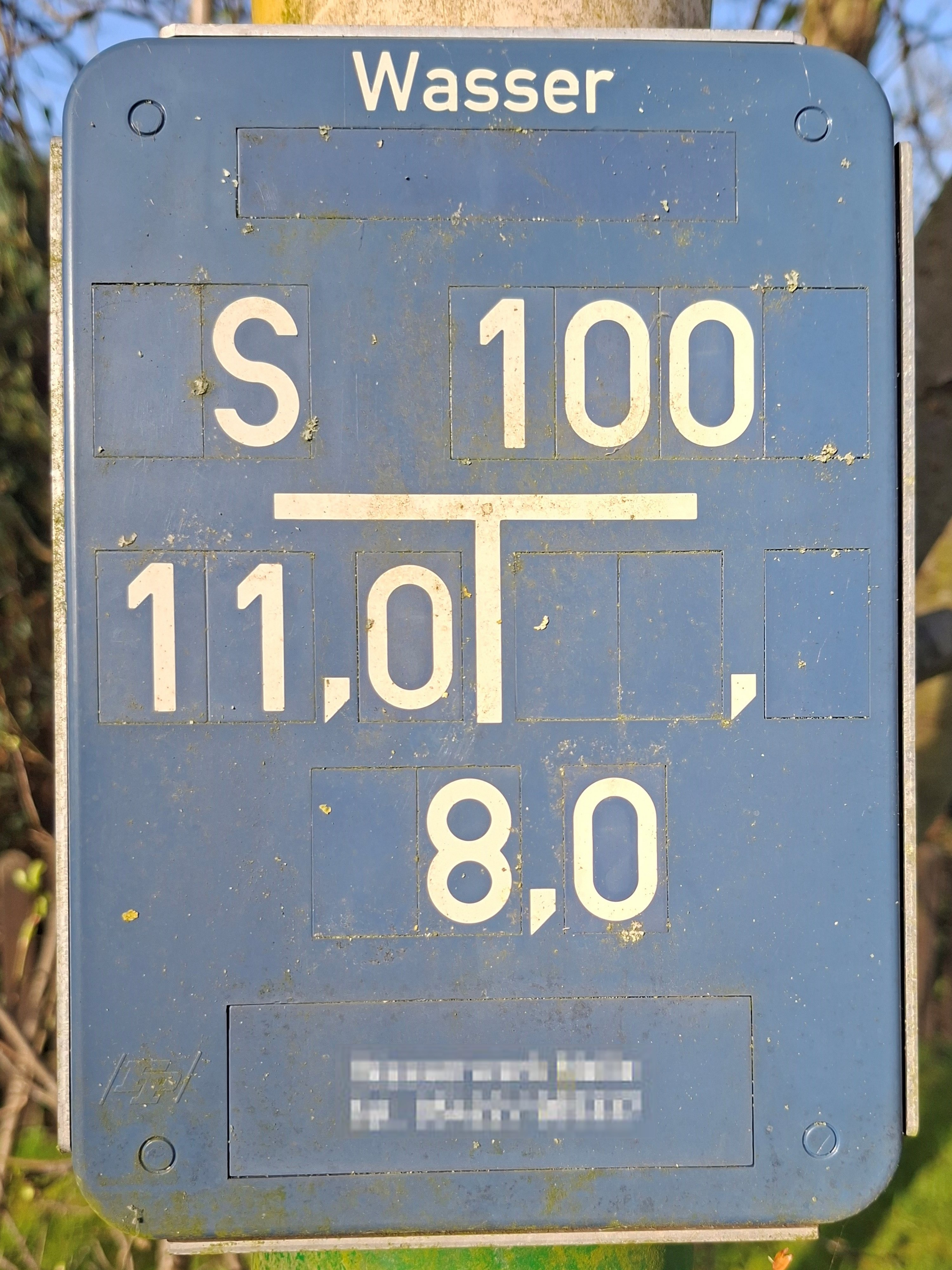

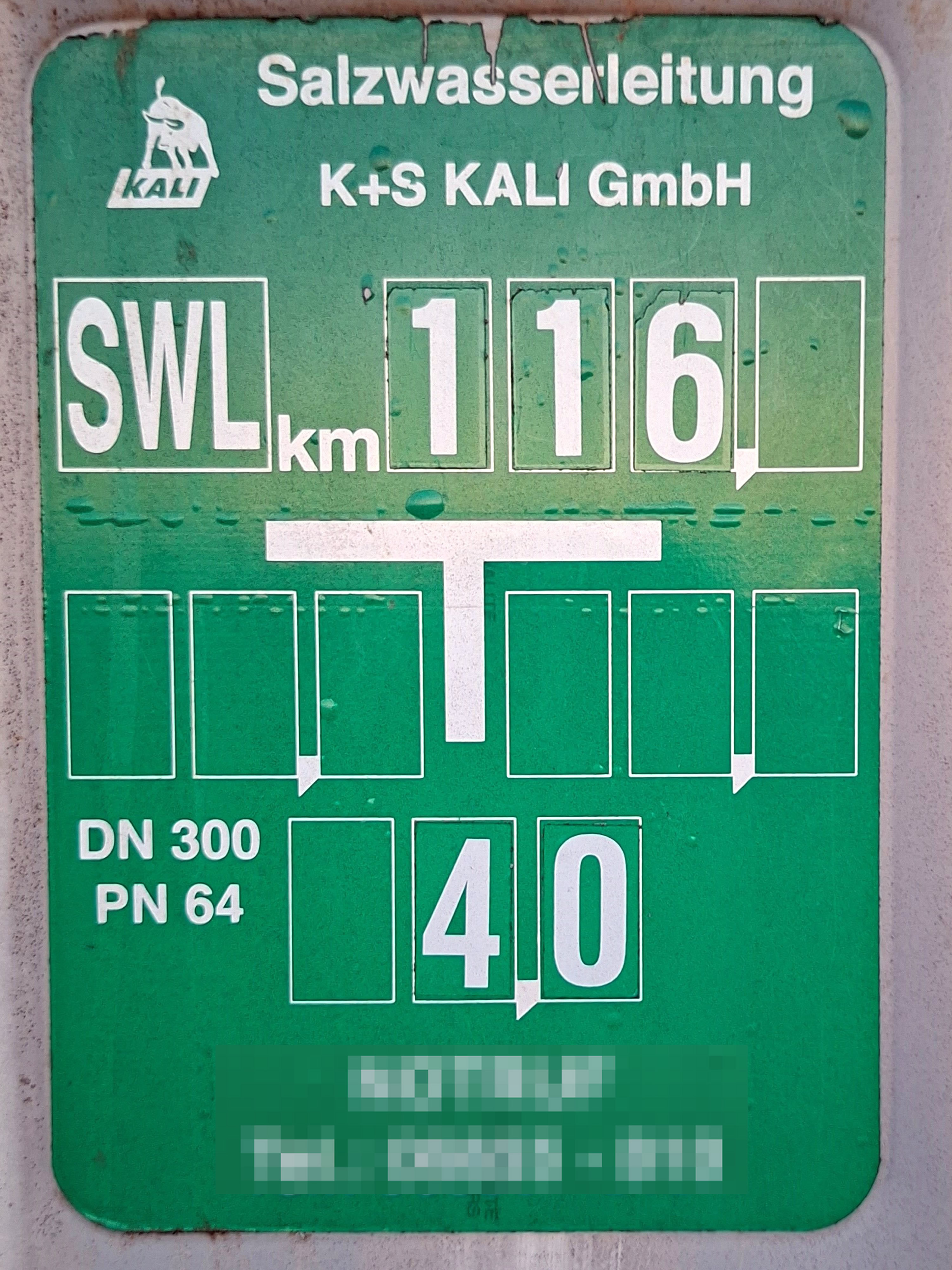

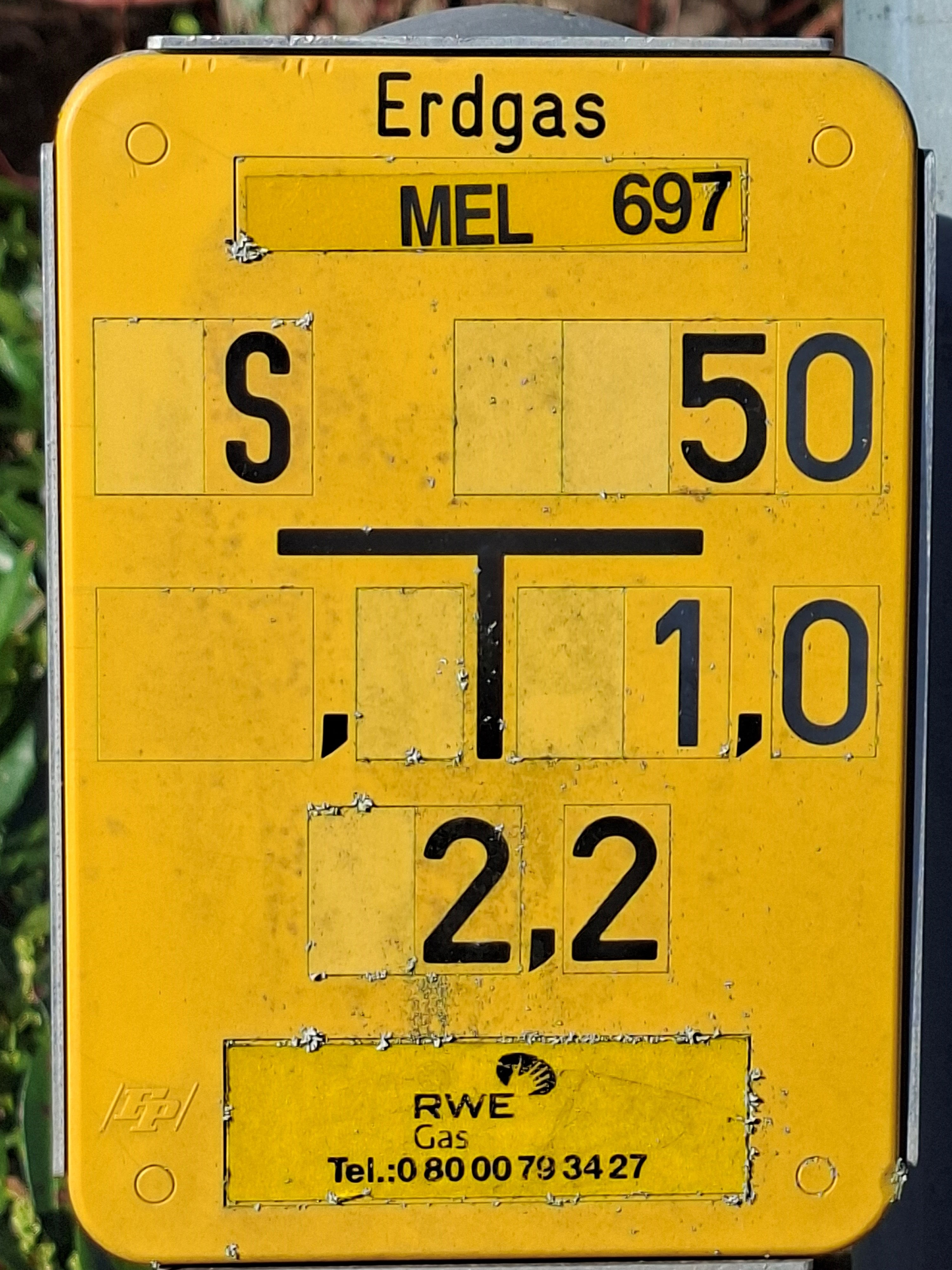

Bestimmt sind dir schon mal die bunten Schilder an Hauswänden, Pfählen oder Mauern aufgefallen. Diese Schilder nennt man Hinweisschilder. Sie zeigen, wo der Zugang zu einer Leitung zu finden ist. Manche kommen häufig vor, andere sind schwerer zu finden.
Arbeitsauftrag 5
Fernwärmeleitungen haben Zugangspunkte, damit diese abgesperrt, entlüftet und kontrolliert werden können. Ohne diese Punkte müsste die Straße aufgegraben werden. Zugangspunkte können mit Straßenkappen abgedeckt sein. Das Schild zeigt, wo diese Kappe liegt, und gibt weitere wichtige Informationen zur Fernwärmeleitung.
- Schaue dir das Schild genau an und ordne die Beschriftungen zu. So wird sichtbar, wie Schild, Kappe und Leitung zusammenhängen.
Wege in die Unterwelt: Straßenkappen
Hinweisschilder an Straßen zeigen, wo Versorgungsleitungen wie Wasser, Gas oder Fernwärme verlaufen. Sie markieren Stellen, an denen Techniker auf die Leitungen zugreifen können, zum Beispiel zum Prüfen oder Reparieren. Aber auch die Feuerwehr ist auf diese Hinweisschilder angewiesen, um Stellen zu finden, an denen sie schnell Löschwasser entnehmen kann.
An diesen Stellen liegen auf Straßen- oder Gehwegen eingelassene Deckel, die man Straßenkappen nennt. Sie sind rund, oval oder rechteckig und bestehen meist aus Gusseisen. Die Straßenkappen, die zu Fernwärmeleitungen gehören, sind in der Regel rechteckig.
Arbeitsauftrag 6
- Folge den Anweisungen auf dem Schild und positioniere die Straßenkappe (unten rechts im Bild) an den richtigen Ort.
Woran erkenne ich Fernwärme in meinem Haus?
Wenn es in deinem Haus keinen Heizkessel gibt (also keine Gas- oder Ölheizung) und auch keine Wärmepumpe, dann kann es sein, dass es mit Fernwärme beheizt wird.

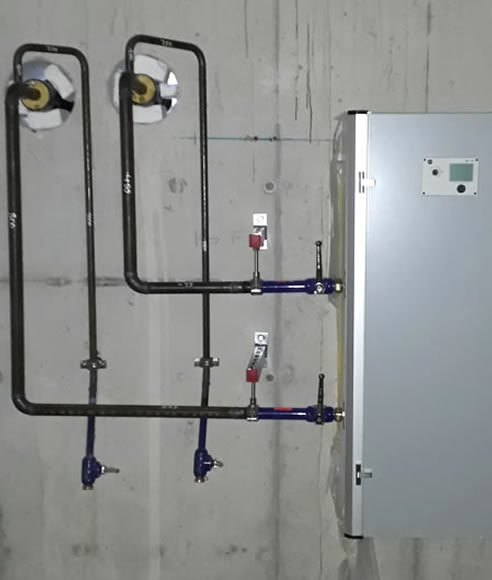

Ein Hinweis darauf könnte so aussehen, wie auf Bild 1. Hier siehst du einen Hausanschluss (Leitungen) und eine Hausstation (Kasten), in den eine Leitung hineingeht (Vorlauf) und eine Leitung herausgeht (Rücklauf).

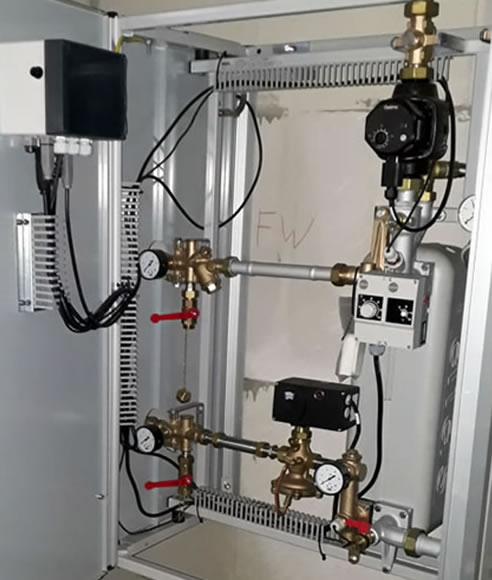

Wie es im Inneren des Kastens aussehen könnte, siehst du auf Bild 2. Hier kannst du unten rechts – in dem grauen Kasten verborgen – den Wärmeübertrager sehen. Hier wird Wärme aus dem Fernwärmenetz auf das zu erwärmende Heizwasser im Haus übertragen.
Klingt interessant? Dann schau doch mal im Keller nach oder informiere dich weiter darüber! Am besten erkundest du das gemeinsam mit deinen Eltern. Vielleicht hast du auch bei Verwandten oder Freunden die Gelegenheit, dir eine solche Anlage anzuschauen.
